氣動閥門電磁閥的原理及作用
時間：2019-04-10 20:34:28 來源：多儀閥門 點擊：0次

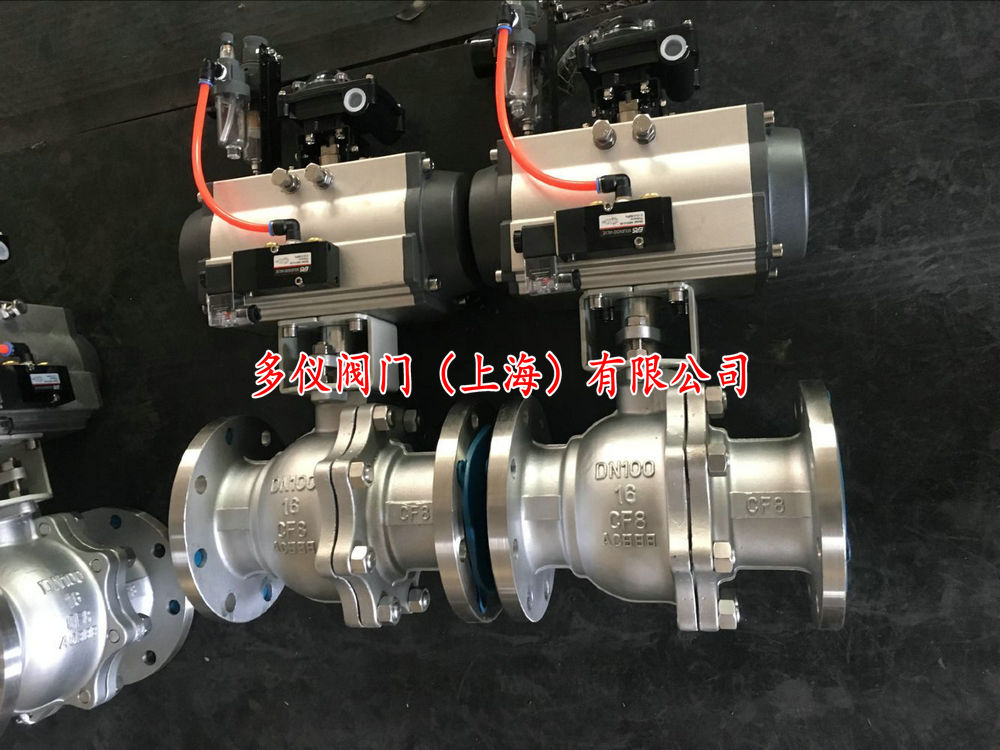

氣動閥門是工業管路中最為常見的流體控制設備，主要由氣動執行器與閥門組成，通過壓縮干凈空氣來驅動閥門，從而控制管道介質的流通和關斷，且執行的速度非常快，通常用于快速切斷使用。氣動閥通常配置各種附件，比如電磁閥、氣源處理三聯件、限位開關、定位器、控制箱等，以實現就地控制和遠距離集中控制。如果對于僅需要開與關作用的兩位閥，電磁閥是必要的配置，電磁閥通過勵磁/消磁來達到對氣動閥門開/關的控制。

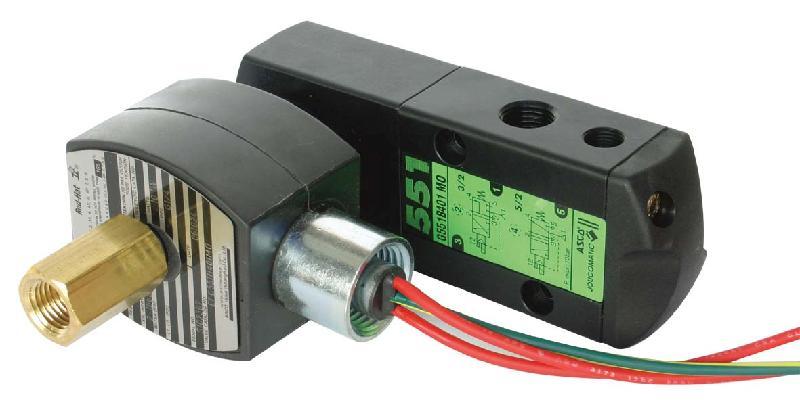

在氣路(或液路)上來說，兩位三通電磁閥具有1個進氣孔(接進氣氣源)、1個出氣孔(提供給目標設備氣源)、1個排氣孔(一般安裝一個消聲器，如果不怕噪音的話也可以不裝。兩位五通電磁閥具有1個進氣孔(接進氣氣源)、1個正動作出氣孔和1個反動作出氣孔(分別提供給目標設備的一正一反動作的氣源)、1個正動作排氣孔和1個反動作排氣孔(安裝消聲器)。 對于小型自動控制設備，氣管一般選用8~12mm的工業膠氣管。
在電氣上來說，兩位三通電磁閥一般為單電控(即單線圈)，兩位五通電磁閥一般為雙電控(即雙線圈)。線圈電壓等級一般采用DC24V、AC220V等。 兩位三通電磁閥分為常閉型和常開型兩種，常閉型指線圈沒通電時氣路是斷的，常開型指線圈沒通電時氣路是通的。
(1)常閉型兩位三通電磁閥動作原理：給線圈通電，氣路接通，線圈一旦斷電，氣路就會斷開，這相當于“點動”。 (2)常開型兩位三通單電控電磁閥動作原理：給線圈通電，氣路斷開，線圈一旦斷電，氣路就會接通，這也是“點動”。
兩位五通雙電控電磁閥動作原理：給正動作線圈通電，則正動作氣路接通(正動作出氣孔有氣)，即使給正動作線圈斷電后正動作氣路仍然是接通的，將會一直維持到給反動作線圈通電為止。 給反動作線圈通電，則反動作氣路接通(反動作出氣孔有氣)，即使給反動作線圈斷電后反動作氣路仍然是接通的，將會一直維持到給正動作線圈通電為止。這相當于“自鎖”（即所謂的記憶功能）。 基于兩位五通雙電控電磁閥的這種特性，在設計機電控制回路或編制PLC程序的時候，可以讓電磁閥線圈動作1~2秒就可以了，這樣可以保護電磁閥線圈不容易損壞。

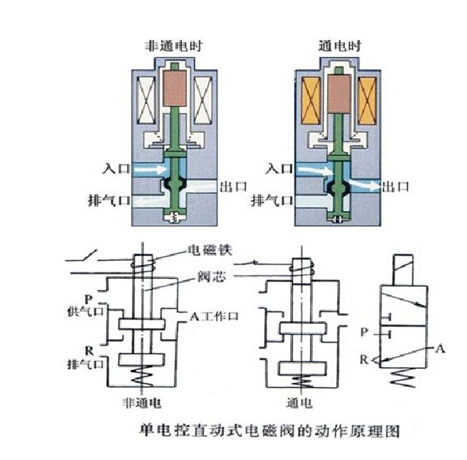

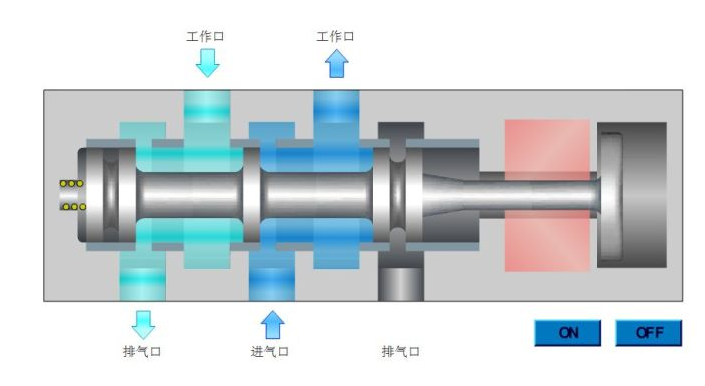

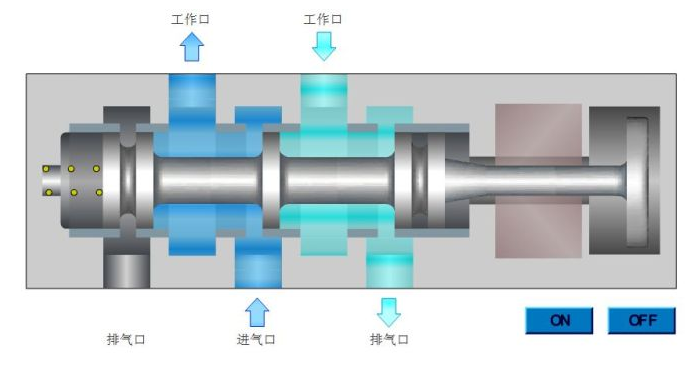

A 單電控原理圖
單電磁閥是通過控制電磁線圈的電流通斷以及彈簧作用，來控制閥芯的運動，達到控制閥的開閉：
右側的線圈得電，左側彈簧壓縮
右側的線圈失電，左側彈簧伸出

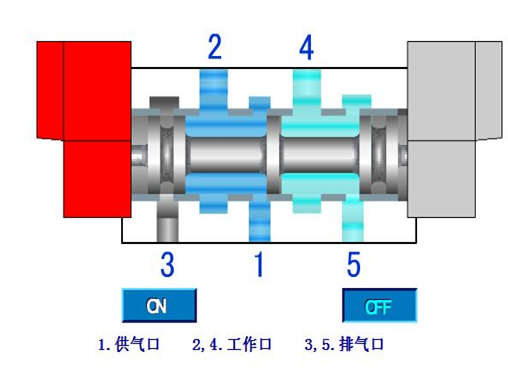

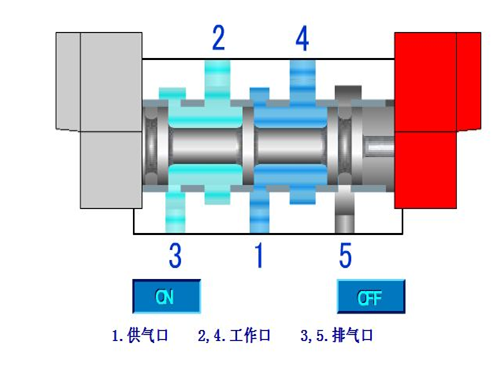

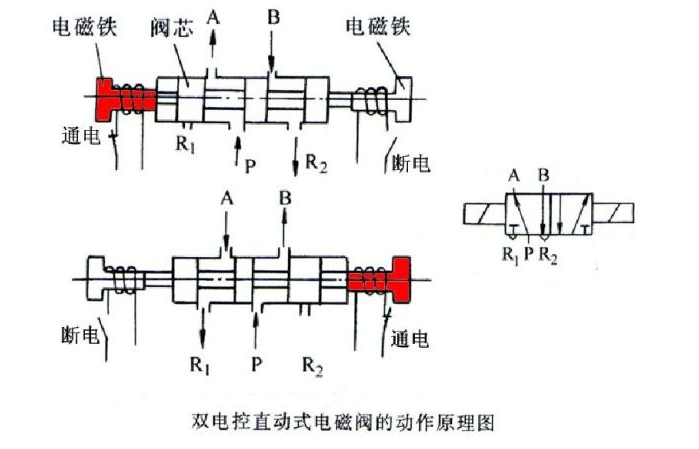

B.雙電控原理圖
雙電控電磁閥通過兩側電磁線圈的得電、失電來控制開閉，當一個線圈失電，另一個未得電時可以保持閥芯不動，稱為有記憶功能的閥。
右側失電，左側得電
右側得電，左側失電
氣動執行器以壓縮空氣為動力源，將輸入控制信號轉換為氣壓信號加到氣動執行機構上進而驅動閥門，實現連續調節或開關動作，氣動控制閥可配用各種附件來實現多種控制功能，滿足控制系統對氣動控制閥提出的各種特殊要求。也就是說，附件可以使氣動控制閥的功能更完善、更合理、更齊全。
