多儀閥門 – 球閥 – 氣動球閥系列

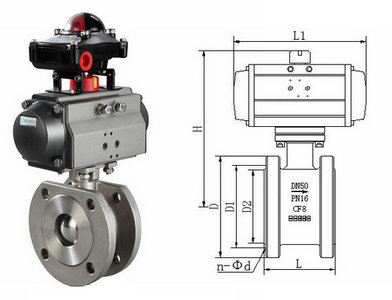

氣動對夾式球閥

閥門型號：Q671F
通徑規格：DN15～DN150mm
結構形式：V型、O型閥芯
閥體材質：碳鋼WCB、不銹鋼304、316、316L等
公稱壓力：PN1.0、1.6、2.5MPa
適用溫度：-40℃-450℃
應用范圍：油、水、氣及紙漿或纖維狀流體
產品特點：結構長度短、重量輕、安裝方便、節省材料

氣動對夾式球閥概述：

氣動對夾式球閥主要用于短線管道和特定空間的場合，主要由單(雙)作用氣動執行器與超薄型球閥組成，是一種新一代超短法蘭距球閥。與普通球閥相比，具有結構緊湊，長度短、體積小，且閥座與端面法蘭距離近，物料滯留少，密封性能優越等特點。氣動對夾式球閥可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。

氣動對夾式球閥特點：

氣動對夾式球閥球芯通道形狀有V形或O形，具有結構長度短、重量輕、安裝方便、節省材料等顯著優點，適用于安裝位置比較短的場合，維修方便，閥門設計易拆卸，在閥門一端有螺旋閥蓋，此閥蓋控制閥座與球芯密封及開關松緊度。

氣動對夾式球閥參數：

公稱通徑	DN15～DN200(mm)
公稱壓力	1.0、1.6、2.5MPa
連接形式	超薄法蘭、對夾式
結構形式	直通式
驅動形式	壓縮空氣4-7bar
溫度范圍	PTFE≤150℃、PPL≤250℃、硬密封≤450℃
閥芯結構	V型、O型閥芯
閥體材質	碳鋼WCB、不銹鋼304、316、316L等
密封材料	PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金)
使用介質	油、水、氣及紙漿或纖維狀流體
控制方式	開關式(兩位切斷)、調節型(閥門定位器4～20mA信號)

氣動對夾式球閥功能可選：

驅動方法	壓縮空氣(可帶手輪)
供氣壓力	0.4-0.7mpa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用（彈簧復位）：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用（通氣開關）：氣關式(B)--失氣時閥不變(FL)；氣開式(K)--失氣時閥不變(FL)
可選附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
